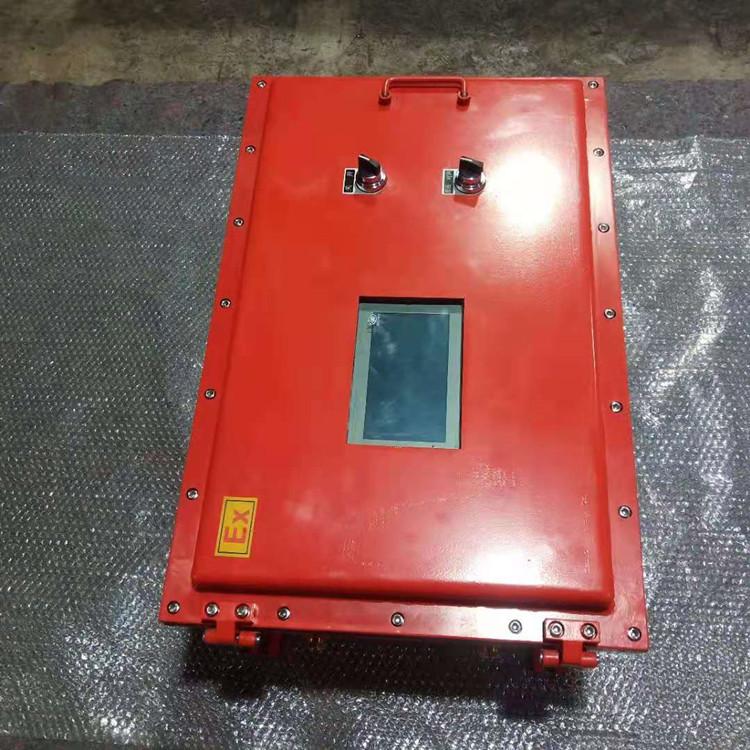

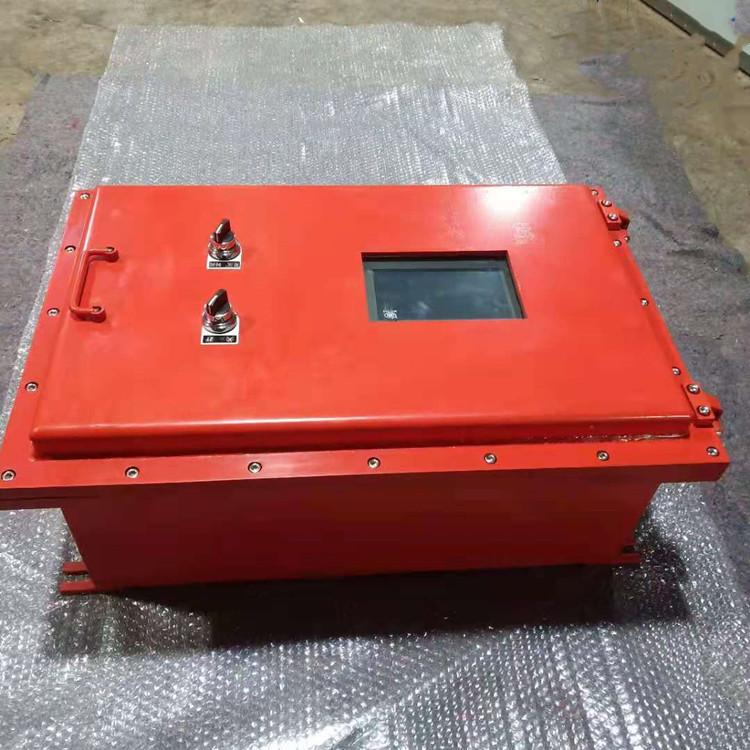

矿用防爆配电箱
产地 :中国大陆   是否进口 :否 加工定制 :否
品牌 煤安MA 材质 其他 型号 XB127
尺寸 其他 重量 其他 适用范围 其他


15675522941




矿用防爆电控柜,矿用防爆配电柜,煤矿防爆控制柜厂家矿用防爆电控柜矿用防爆矿用防爆配电箱矿用防爆配线箱矿用防爆电控柜,矿用防爆配电柜,煤矿防爆控制柜厂家矿用防爆电控柜矿用防爆矿用防爆配电箱矿用防爆配线箱

矿用隔爆型馈电开关

1.1主要用途及适用范围


矿用隔爆型真空馈电开关(以下简称馈电开关)适用于具有甲烷爆炸性混合物及煤尘爆炸危险的矿井下,在交流50HZ,额定电压1140V及以下,电流630A及以下的中性点不接地的供电系统中的馈电开关。当供电线路中出现过载、短路、欠压、过载或漏电故障时,馈电开关能自动切断电源。

1.2使用环境及工作条件

a)海拔高度不超过2000m,环境大气压力80~110KPa;

b)周围环境温度为-5℃~+40℃,

c)周围空气相对温度不大于95%(+25℃时);

d)在有甲烷爆炸性混合物及煤尘爆炸危险的环境中;

e)在无破坏绝缘的气体或蒸汽的环境中;

f)在无显著摇晃和冲击振动的地方;

g)与水平面的安装斜度不起过15°;

h)能防止滴水的地方;

i)安装类别:Ⅲ类;

j)污染等级:3级。

2.结构特征与工作原理

2.1整体结构

2.1.1馈电开关主要由隔爆外壳和装于隔爆外壳内的本体单元组成,隔爆外壳通过4只螺栓连接于撬行底架上。

2.1.2隔爆外壳由接线腔和主腔组成,分为上、下两部分,接线腔有四只主回路电缆进出线引入装置,左右两侧各有一只控制回路进出线喇叭口。

前门通过位于主腔体左侧的开门机构与主腔体相连并支承在铰链上,当门前关闭时,前门与主腔体通过上下齿条和门、壳挡块互相扣住。馈电开关与前门与电源开关手柄之间装有机械联锁装置,保证馈电开关处于断开位置,主腔才能打开;2.1.3真空短路器(ZK1-400/1.14)安装于主腔右侧,由螺栓固定在底板的导轨上,主腔左侧芯架、门盖上立板安装有馈电开关控制单元的电器件。馈电开关的控制保护器与显示部分做成一体,固定于门盖上,通过按钮可以对保护器参数进行设置,门盖上的观察窗方便观察。
